خدمات تصنيع الآلات ذات 5 محاور CNC

تتميز آلات التصنيع باستخدام الحاسب الآلي ذات الخمسة محاور بقدرات القطع بزوايا متعددة، مما يتيح إنتاج أشكال هندسية معقدة للغاية. كما أنها تقلل من أوقات التنفيذ وتعزز من التشطيبات السطحية.

المواصفات الفنية

آيزو 9001:2015 | آيزو 13485:2016 | IATF16949

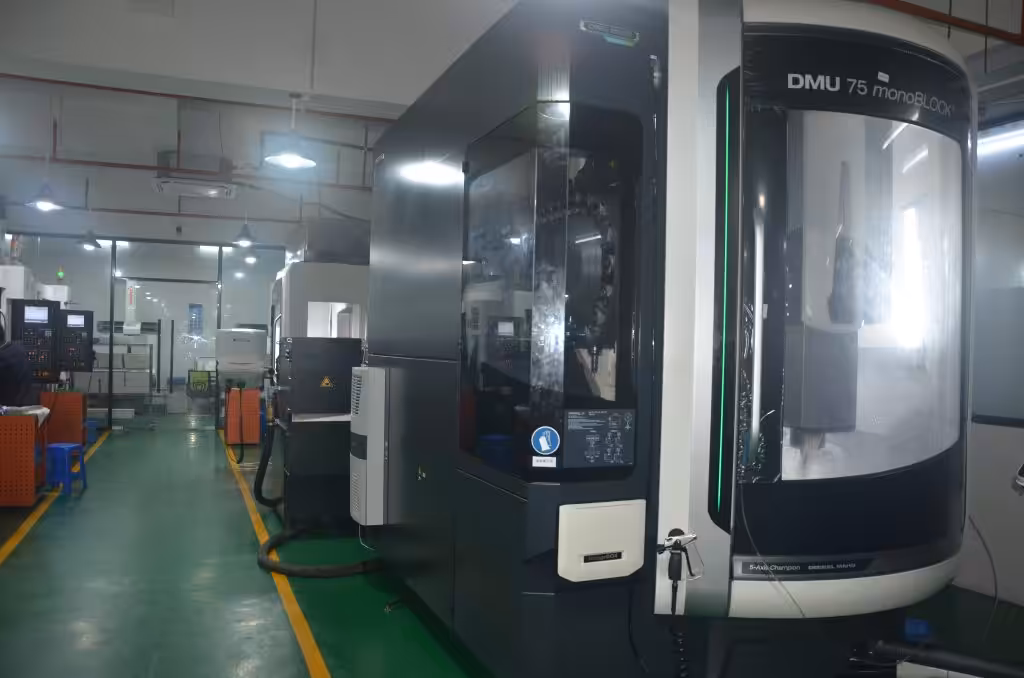

التصنيع باستخدام الحاسوب CNC خماسي المحاور مع BOONA

بالمقارنة مع عمليات التشغيل التقليدية ثلاثية ورباعية المحاور، تتيح تقنية التحكم الرقمي بالحاسوب خماسية المحاور من BOONA تحريك الأجزاء في وقت واحد ضمن خمس درجات حرية تقريبًا، مما يمكّن أدوات القطع من الاقتراب من قطعة العمل من أي اتجاه تقريبًا. هذه الدقة العالية تجعل من الممكن تشكيل أشكال معقدة يصعب أو يستحيل تشكيلها باستخدام آلات ثلاثية أو رباعية المحاور، مما يوسع بشكل كبير مرونة التصميم وإمكانيات التصنيع.

بالإضافة إلى ذلك، يضمن فريقنا ذو الخبرة وقدرات التصنيع المتقدمة التصميم والإنتاج السريع للأجزاء المعقدة، مما يساعدك على تجسيد أفكارك بكفاءة ودقة.

الحد الأقصى لحجم الجزء للتصنيع باستخدام الحاسب الآلي ذو 5 محاور

المقاس	الوحدات المترية	وحدات القياس الملكية
الأعلى. حجم الجزء لجميع المواد	4000 مم × 1500 مم × 600 مم	158 بوصة × 590 بوصة × 24 بوصة.
دقيقة. حجم الميزة	Φ 0.50 ملم	Φ 0.002 بوصة.

التشطيبات السطحية للقطع CNC ذات 5 محاور

توفر شركة BOONA تشطيبات سطحية للأجزاء ذات المحاور الخمسة، مما يعزز المظهر والنعومة والمتانة ويخفي علامات الأدوات للحصول على نتائج عالية الجودة.

معرض لأجزاء التصنيع باستخدام الحاسب الآلي ذات 5 محاور

يوضح ما يلي النماذج الأولية المخصصة لتصنيع CNC ذات 5 محاور وأجزاء الاستخدام النهائي التي ننتجها لعملائنا.

معرض قطع غيار مصنعة باستخدام تقنية CNC حسب الطلب - 3

معرض قطع غيار مصنعة باستخدام تقنية CNC حسب الطلب - 1

معرض قطع غيار مصنعة باستخدام تقنية CNC حسب الطلب - 2

معرض قطع غيار مصنعة باستخدام تقنية CNC حسب الطلب - 4

معرض قطع غيار مصنعة باستخدام تقنية CNC حسب الطلب - 5

المواد اللازمة لتصنيع الآلات باستخدام الحاسب الآلي ذو 5 محاور

يجب أن تستوفي أي مادة تعتبر مناسبة لتصنيع CNC خماسي المحاور معايير عالية من الموثوقية والأداء. فيما يلي بعض المواد شائعة الاستخدام في التصنيع باستخدام الحاسب الآلي ذو 5 محاور:

معدن

الألومنيوم
نحاس
INCONEL
أداة الصلب
برونز
التيتانيوم
أشابة
ستانلس ستيل
النحاس
المغنيسيوم

البلاستيك

نايلون
عضلات المعده
حيوان اليف
PEI
نظرة خاطفة
PMMA (أكريليك)
البولي كربونات
البولي بروبلين
POM

فهم عملية التصنيع باستخدام الحاسب الآلي بخمسة محاور

تتوسع عملية التصنيع باستخدام الحاسب الآلي ذات الخمسة محاور على الحركة التقليدية ذات الثلاثة محاور من خلال إضافة محورين دورانيين. وهذا يسمح لأداة القطع بالاقتراب من قطعة العمل من أي زاوية تقريبًا، مما يتيح إنتاج أشكال هندسية معقدة بإعدادات أقل ودقة أكبر.

كيف تعمل عملية التصنيع باستخدام الحاسب الآلي بخمسة محاور؟

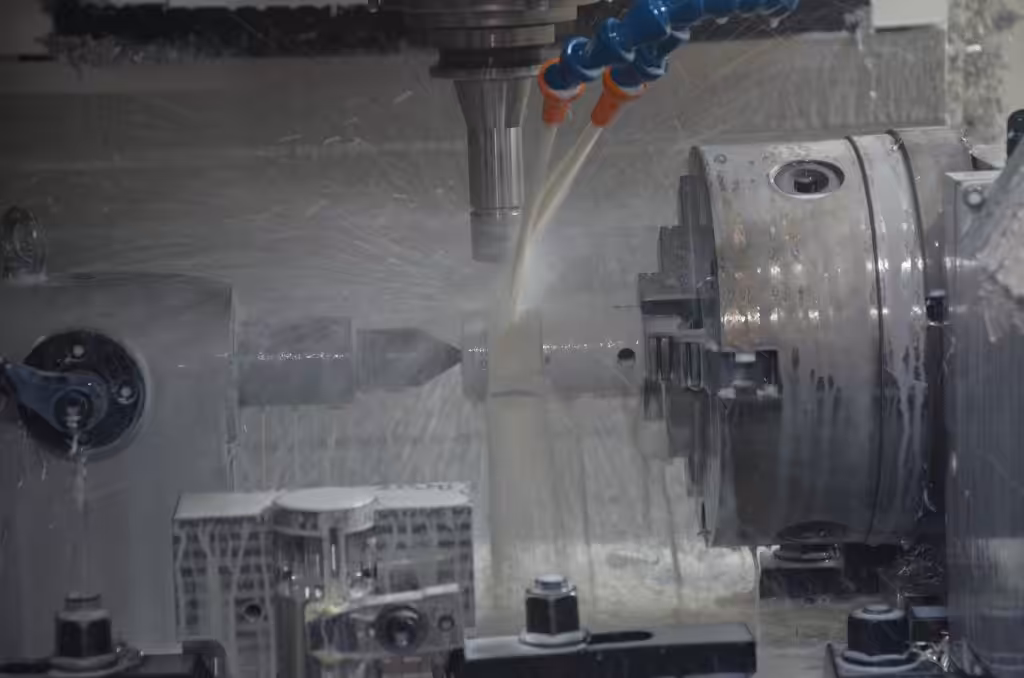

إن التصنيع باستخدام خمسة محاور هو شكل متطور من أشكال التصنيع باستخدام الحاسب الآلي حيث تتحرك أداة القطع على خمسة محاور مختلفة، بدلاً من ثلاثة فقط. في آلة ثلاثية المحاور نموذجية، يتحرك المغزل رأسياً وأفقياً وفي العمق. مع التصنيع باستخدام خمسة محاور، يتم استخدام محورين إضافيين - إما عن طريق السماح للطاولة بالتأرجح على محورين منفصلين أو عن طريق تمكين المغزل من الدوران على محورين.

تتيح هذه الدرجات الإضافية من الحرية لأداة القطع الاقتراب من قطعة العمل من أي زاوية تقريبًا، مما يجعل من الممكن إنتاج أشكال هندسية معقدة للغاية والتي قد تكون صعبة أو حتى مستحيلة باستخدام الآلات التقليدية ثلاثية المحاور.

التصنيع باستخدام الحاسب الآلي باستخدام 5 محاور في وقت واحد مقابل التصنيع باستخدام الحاسب الآلي باستخدام 3+2 محور

تتجاوز كلتا الطريقتين عملية التصنيع التقليدية ثلاثية المحاور، والفرق الرئيسي هو كيفية استخدام المحاور الإضافية:

5 محاور بالقطع:
تتحرك الأداة باستمرار على طول خمسة محاور. تتيح هذه الحركة المتزامنة متعددة المحاور لأداة القطع الاقتراب من قطعة العمل من أي اتجاه، مما يتيح إنتاج أشكال هندسية معقدة للغاية في إعداد واحد مع تعديلات ديناميكية مستمرة.
تصنيع المحور 3+2:
تستخدم هذه الطريقة آلة ثلاثية المحاور مقترنة بمحورين دورانيين إضافيين يستخدمان لتحديد موضع قطعة العمل أو الأداة قبل التشغيل. وبمجرد ضبطها، تظل المحاور الدورانية ثابتة أثناء عملية القطع.

تصنيع باستخدام الحاسب الآلي بخمسة محاور على طريقة المحور المحوري أو الدوران المحوري

نمط مرتكز الدوران:
في هذا التركيب، يتم تثبيت قطعة العمل على طاولة دوارة (محور) تدور حول محور أفقي. وهذا يسمح بالحركة المستمرة متعددة المحاور لكل من قطعة العمل وأداة القطع، مما يجعلها مثالية للأجزاء الكبيرة أو المعقدة التي تستفيد من الوضع الديناميكي.
نمط التدوير الدوار:
هنا، يدور رأس أداة القطع ويدور، بينما تظل قطعة العمل ثابتة أو تتحرك على طاولة قياسية ثلاثية المحاور. يوفر هذا التكوين مرونة ممتازة في توجيه الأداة وغالبًا ما يكون مفضلًا للأجزاء الأصغر أو عندما يكون الوصول الدقيق للأداة أمرًا بالغ الأهمية.

تطبيقات التصنيع باستخدام الحاسب الآلي ذو 5 محاور

ريش التوربينات
مكونات المحرك
أجزاء ناقل الحركة
الأدوات الجراحية
يزرع والأطراف الاصطناعية
قوالب ويموت
مكونات المعدات العسكرية
العبوات الإلكترونية
بين قوسين الفضاء الجوي

الفوائد الرئيسية لآلات التصنيع باستخدام الحاسب الآلي ذات المحاور الخمسة

تتيح لك الآلات الحصول على تصميمات معقدة من أي زاوية، مما يقلل من عمليات الإعداد.
إن الإعدادات الأقل تعني معالجة أقل ودقة محسنة.
يحافظ على زوايا الأداة المثالية للحصول على أسطح أكثر سلاسة.
يقلل من الانحراف والاهتزاز للحصول على قطع أنظف.
دمج عمليات متعددة في إعداد واحد.
تساعد مسارات الأدوات الفعالة على تقليل النفايات.

الأسئلة الشائعة حول تصنيع الآلات ذات 5 محاور باستخدام الحاسب الآلي

ما مدى دقة تصنيع الآلات ذات الخمسة محاور باستخدام الحاسب الآلي؟

توفر عملية التصنيع باستخدام الحاسب الآلي ذات المحاور الخمسة من BOONA دقة عالية مع تفاوتات ضيقة، وغالبًا ما تصل إلى دقة في حدود 0.001 مم أو أقل.

متى يجب علي اختيار التصنيع باستخدام الحاسب الآلي بخمسة محاور؟

تعد المعالجة ذات الخمسة محاور مثالية للأجزاء ذات الأشكال المعقدة، مثل شفرات التوربينات، ومكونات الطيران، والغرسات الطبية، وأجزاء السيارات المخصصة.

كيف تختلف عملية التصنيع باستخدام الحاسب الآلي ذات الخمسة محاور عن عملية التصنيع باستخدام ثلاثة محاور؟

يسمح التشغيل ثلاثي المحاور بالحركة على طول ثلاثة محاور فقط (X، Y، Z)، بينما يضيف التشغيل بخمسة محاور محورين دورانيين آخرين، مما يسمح بوضع أكثر مرونة للأداة والقدرة على تشغيل هندسة أكثر تعقيدًا في إعداد واحد.

كيف أحصل على عرض أسعار لتصنيع الآلات ذات الخمسة محاور باستخدام الحاسب الآلي؟

للحصول على عرض سعر، يرجى إرسال جميع الملفات ذات الصلة، بما في ذلك النماذج ثلاثية الأبعاد والرسومات ثنائية الأبعاد، إلى [email protected] ، وسنقدم عرض سعر مفصل بناءً على احتياجات مشروعك.
