Servicios de mecanizado CNC de 5 ejes
El mecanizado CNC de 5 ejes ofrece capacidades de corte multiángulo, lo que permite la producción de geometrías extremadamente complejas. Reduce los plazos de entrega y mejora los acabados de las superficies.
- Todas las cargas son seguras y confidenciales.
Certificaciones
Norma ISO 9001:2015 | Norma ISO 13485:2016 | IATF16949
Mecanizado CNC de 5 ejes con BOONA
En comparación con el mecanizado tradicional de 3 y 4 ejes, la tecnología CNC de 5 ejes de BOONA permite que las piezas se muevan simultáneamente con aproximadamente cinco grados de libertad, lo que permite que las herramientas de corte se acerquen a la pieza desde prácticamente cualquier dirección. Esta capacidad de precisión permite mecanizar formas complejas que serían difíciles o imposibles con máquinas de 3 o 4 ejes, ampliando enormemente la flexibilidad de diseño y las posibilidades de fabricación.
Además, nuestro equipo experimentado y nuestras capacidades de fabricación avanzadas garantizan el diseño y la producción rápidos de piezas complejas, ayudándole a dar vida a sus ideas con eficiencia y precisión.
Tamaño máximo de pieza para mecanizado CNC de 5 ejes
| Tamaño | Unidades metricas | unidades imperiales |
|---|---|---|
|
Máx. tamaño de pieza para todos los materiales |
4000 mm × 1500 mm × 600 mm |
158 pulgadas × 590 pulgadas × 24 pulgadas. |
|
mín. tamaño de característica |
Φ 0.50 mm |
Φ 0.002 pulg. |
Acabados superficiales para mecanizado CNC de 5 ejes
BOONA proporciona acabados superficiales para piezas de 5 ejes, mejorando la apariencia, la suavidad, la durabilidad y ocultando las marcas de herramientas para obtener resultados de alta calidad.
anodizado
Este acabado, específico del aluminio, puede variar de liso a mate o brillante, con colores personalizables. Se elimina una capa fina (de 0.002 mm a 0.04 mm).
Pulido
El acabado pulido ofrece una superficie lisa y de alto brillo con una rugosidad de Ra 0.8 μm (Ra 32 μin), ideal para aplicaciones tipo espejo.
Granallado
La superficie de las piezas de metal o plástico queda con un aspecto liso y mate, sin necesidad de eliminar ningún espesor.
Óxido negro
El óxido negro es un tratamiento resistente a la corrosión para metales, que proporciona un acabado negro mate, una leve protección contra el óxido y una mejor resistencia al desgaste.
Pintura en Polvo
Aplicable a metales, ofrece acabados mate, brillante o texturizado con colores personalizables. El espesor eliminado varía de 0.05 mm a 0.15 mm.
Como mecanizado
Este acabado conserva las marcas de herramientas visibles y es adecuado tanto para metales como para plásticos. No se elimina ningún espesor específico en este acabado.
Cepillado
El cepillado produce una textura satinada en las piezas, ofreciendo un acabado suave y uniforme a la vez que oculta pequeños defectos.
Revestimiento de níquel no electrolítico
El niquelado electrolítico proporciona un acabado uniforme y resistente a la corrosión en los metales, con excelente dureza y resistencia al desgaste.
Recubrimiento de conversión de cromato
Este acabado puede ser liso o mate, a menudo con un tinte transparente o ligeramente amarillento. Se elimina una capa muy fina (0.25–1 micrómetro).
E-Coating
Este acabado, apto para metales, puede ser mate o brillo, siendo el negro el color más común.
Pintura
Disponible para metales y plásticos, este acabado puede ser mate, brillante o texturizado, con posibilidad de combinación de colores.
Tratamiento térmico
El tratamiento térmico mejora las propiedades del metal, como la dureza, la resistencia y la tenacidad, mediante procesos controlados de calentamiento y enfriamiento.
Galería de piezas de mecanizado CNC de 5 ejes
A continuación se muestran los prototipos personalizados de mecanizado CNC de 5 ejes y las piezas de uso final que producimos para nuestros clientes.
Materiales para mecanizado CNC de 5 ejes
Cualquier material considerado apto para el mecanizado CNC de 5 ejes debe cumplir altos estándares de fiabilidad y rendimiento. A continuación, se presentan algunos materiales de uso común para el mecanizado CNC de 5 ejes:
- Aluminio
- Latón
- Inconel
- Herramienta de acero
- Bronce
- Titanium
- Aleación
- Acero Inoxidable
- Cobre
- Magnesio
- Nailon
- ABS
- PET
- PEI
- OJEADA
- PMMA (acrílico)
- Polycarbonate
- Polipropileno
- POM
- Proporcionamos una cotización de más de 100 materiales para que pueda comparar y elegir mejor los materiales adecuados.

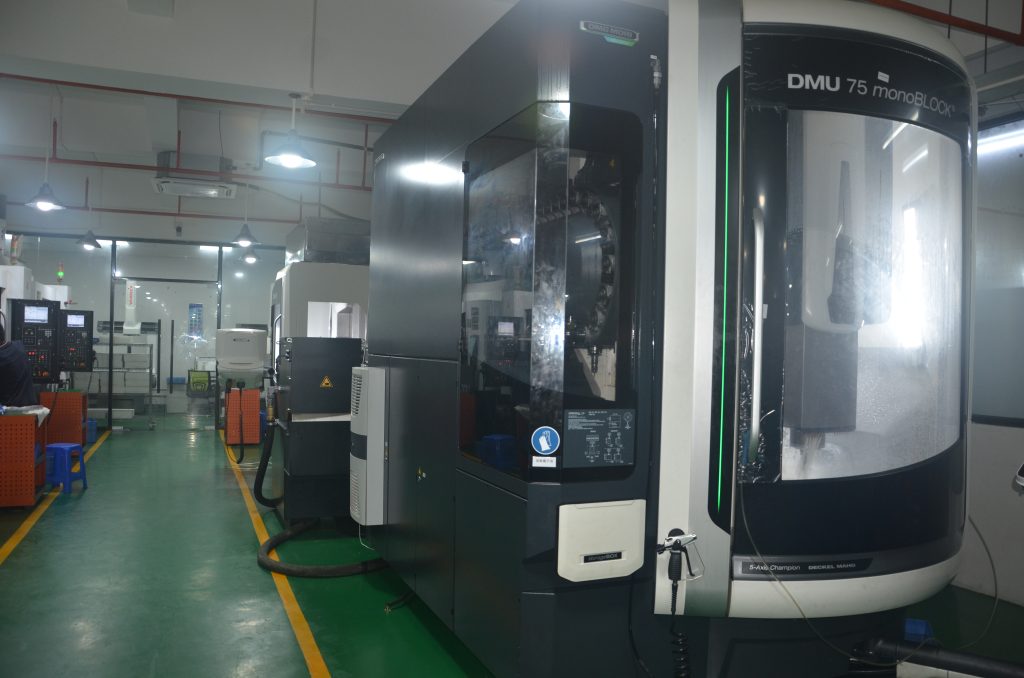

Taller de mecanizado de 5 ejes BOONA
En BOONA, operamos unas instalaciones de vanguardia equipadas con múltiples centros de mecanizado avanzados de 5 ejes. Cada máquina está integrada con una máquina de medición por coordenadas (MMC), lo que garantiza el máximo nivel de precisión y control de calidad durante todo el proceso de fabricación. Esta combinación nos permite entregar piezas con una precisión excepcional, geometrías complejas y tolerancias ajustadas, manteniendo al mismo tiempo una calidad constante.
Comprenda el proceso de mecanizado CNC de 5 ejes
El mecanizado CNC de 5 ejes amplía el movimiento tradicional de 3 ejes al añadir dos ejes de rotación. Esto permite que la herramienta de corte se acerque a la pieza de trabajo desde casi cualquier ángulo, lo que permite la producción de geometrías complejas con menos configuraciones y mayor precisión.

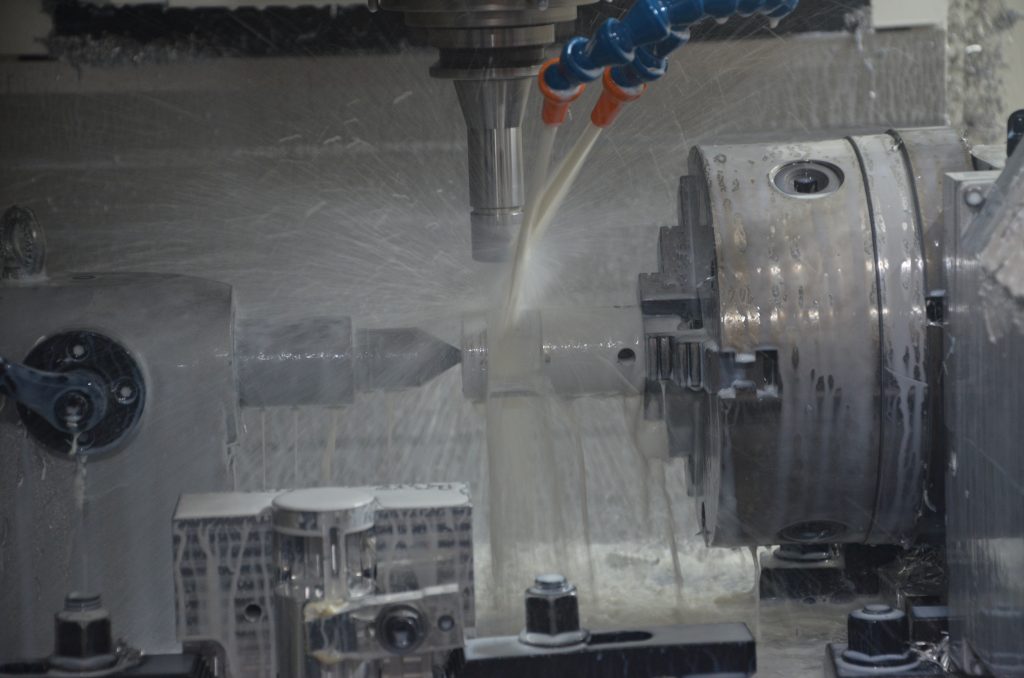

¿Cómo funciona el mecanizado de 5 ejes?
El mecanizado de 5 ejes es una forma innovadora de mecanizado CNC donde la herramienta de corte se mueve a lo largo de cinco ejes diferentes, en lugar de solo tres. En una máquina típica de 3 ejes, el husillo se mueve vertical, horizontal y en profundidad. Con el mecanizado de 5 ejes, entran en juego dos ejes adicionales: la mesa oscila en dos ejes separados o el husillo gira en dos ejes.
Estos grados adicionales de libertad permiten que la herramienta de corte se acerque a la pieza de trabajo desde prácticamente cualquier ángulo, lo que hace posible producir geometrías altamente complejas que serían desafiantes o incluso imposibles con las máquinas tradicionales de 3 ejes.
Mecanizado CNC simultáneo de 5 ejes frente a 3+2 ejes
Ambos métodos se extienden más allá del mecanizado tradicional de 3 ejes, la diferencia clave es cómo se utilizan los ejes adicionales:
Mecanizado de 5 ejes:
La herramienta se mueve continuamente a lo largo de cinco ejes. Este movimiento simultáneo multieje permite que la herramienta de corte se acerque a la pieza de trabajo desde cualquier dirección, lo que permite la producción de geometrías altamente complejas en una única configuración con ajustes dinámicos y continuos.Mecanizado de 3+2 ejes:
Este método utiliza una máquina de 3 ejes combinada con dos ejes de rotación adicionales que se utilizan para posicionar la pieza de trabajo o la herramienta antes del mecanizado. Una vez configurados, los ejes de rotación permanecen fijos durante el proceso de corte.
Mecanizado CNC de 5 ejes con estilo de muñón o giratorio
Estilo muñón:
En esta configuración, la pieza de trabajo se monta sobre una mesa giratoria (muñón) que gira alrededor de un eje horizontal. Esto permite un movimiento continuo en varios ejes tanto de la pieza de trabajo como de la herramienta de corte, lo que la hace ideal para piezas grandes o complejas que se benefician del posicionamiento dinámico.Estilo giratorio:
Aquí, el cabezal de la herramienta de corte gira y rota, mientras que la pieza de trabajo permanece fija o se mueve sobre una mesa estándar de 3 ejes. Esta configuración ofrece una excelente flexibilidad en la orientación de la herramienta y suele ser la preferida para piezas más pequeñas o cuando el acceso preciso a la herramienta es fundamental.
Aplicaciones del mecanizado CNC de 5 ejes
- Cuchillas de turbina
- Componentes del motor
- Piezas de transmisión
- Instrumentos quirúrgicos
- Implantes y prótesis.
- Moldes y troqueles
- Componentes de equipos militares
- Cajas electrónicas
- Soportes aeroespaciales
Principales ventajas del mecanizado CNC de 5 ejes
- Máquinas de diseños intrincados desde cualquier ángulo, reduciendo así los tiempos de preparación.
- Menos configuraciones significan menos manipulación y mayor precisión.
- Mantiene ángulos óptimos de la herramienta para superficies más lisas.
- Reduce la desviación y la vibración para obtener cortes más limpios.
- Combina múltiples operaciones en una sola configuración.
- Las trayectorias de herramientas eficientes minimizan el desperdicio.
